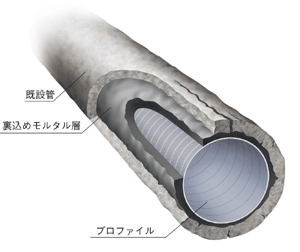

SPR工法は

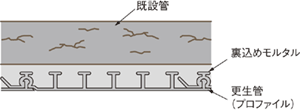

既設管の内側に硬質塩化ビニル製プロファイルの更生管を製管し、既設管と更生管の間隙に特殊裏込め材を充填。古くなった管きょを既設管・更生管・裏込め材が一体となった強固な複合管として蘇らせます。
特長
-
1

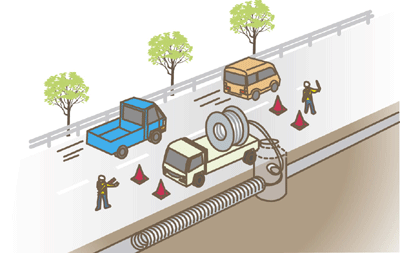

道路を掘り起こすことなく施工できます
機材は全てマンホールから管路内に入れるため、道路を掘り起こすことなく、施工できます。非開削のため土砂などの廃棄物の発生がありません。
-
2

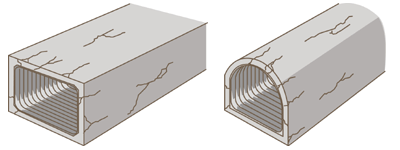

どんな断面形状でも対応できます。
円形、矩形、馬蹄形をはじめあらゆる断面形状に対応します。
-
3
通水しながら施工が可能です。
下水を流しながら施工可能なため、本管内の仮排水は不要です。
-
4

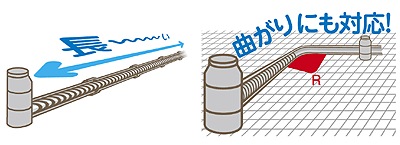

自走式なら長距離施工、曲線施工が可能です。
-
5

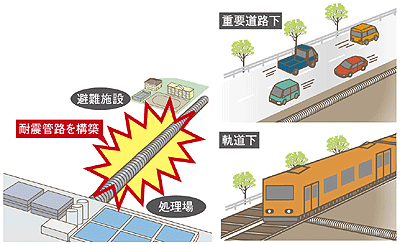

管路施設の耐震化が可能です。
避難施設と処理場間の管きょや国道など重要道路下、軌道下などの管きょ施設の耐震対策として最適です。
-
6

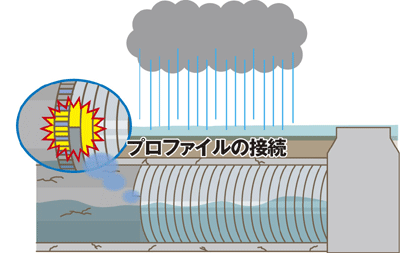

製管途中でも作業の中断が可能です。
急な集中豪雨時などでも作業を中断することができます。
また、プロファイルの接続により作業を再開できます。
基本仕様
| 用途 | 下水道、農業用水、工業用水、排水樋管などの更生 |
|---|---|
| 目的 | 強度復元、止水、掃流性の向上、耐食性の向上、木の根侵入防止、 管きょ勾配の設定（更生管φ800㎜以上）、耐震性の向上 |
| 適用管径（既設管） | 円形：φ250～5,000㎜ 非円形：短辺900㎜～長辺6,000㎜ 矩形きょ、馬蹄きょなどあらゆる断面形状にも適用可能 |
| 曲がり | 最大曲率半径5D 5D超は別途処理により施工可能 |
| 最大施工延長 | 60～500ｍ（管径による） |
| 製管時環境 | 水を流下させながら製管可能。水位は管径の30％程度かつ60㎝以下。 流速1.0ｍ/s以下 |
| 耐震性能 | レベル1地震動において設計流下能力を確保 レベル2地震動において流下機能を確保 |

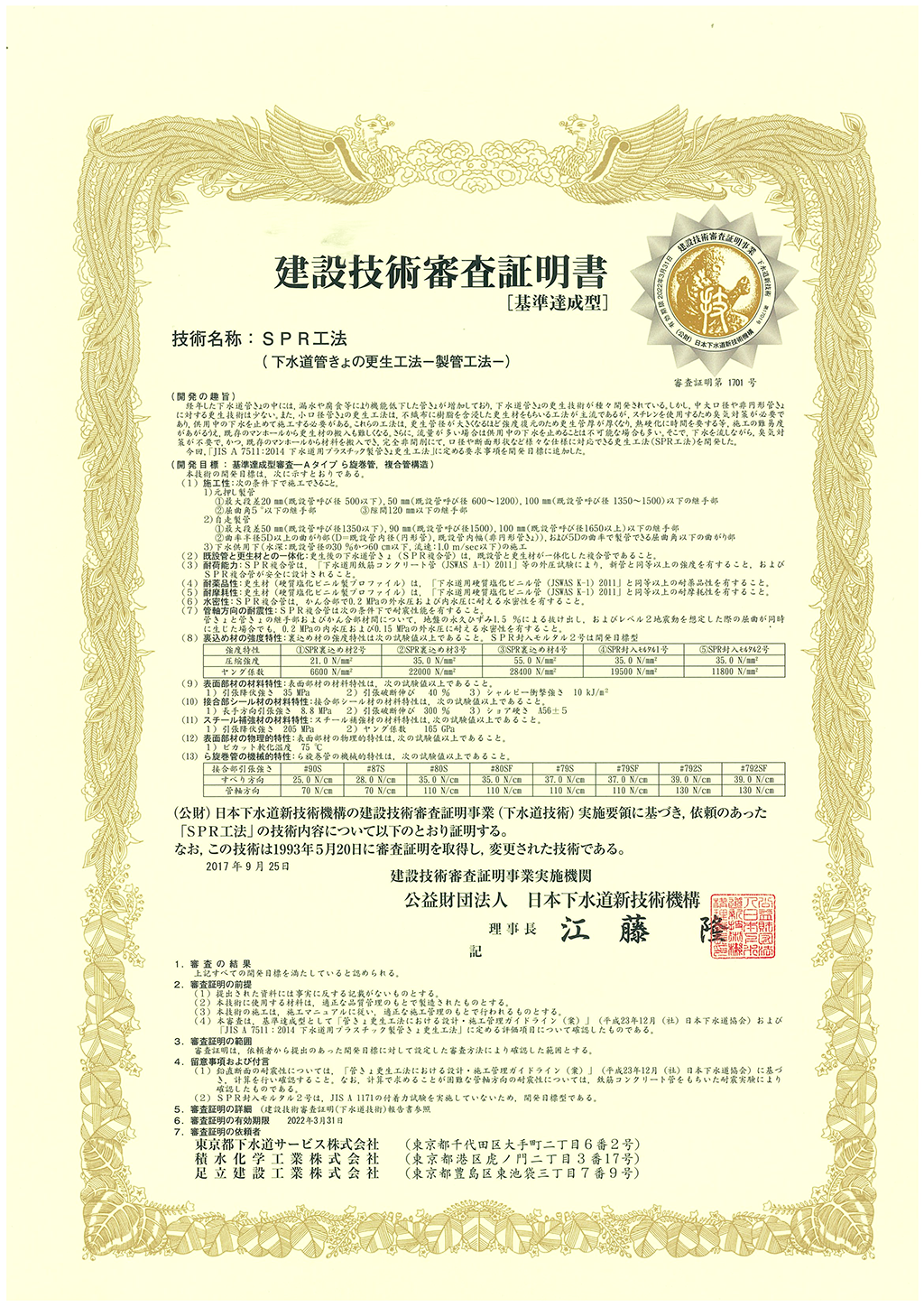

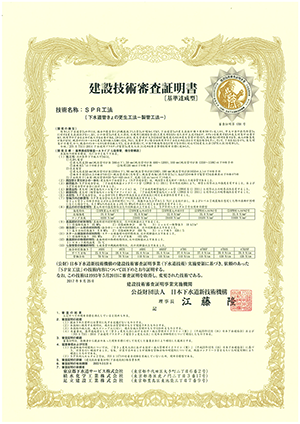

| 建設技術審査証明書 | （財）下水道新技術推進機構の建設技術審査証明書を取得しています。 |
施工手順

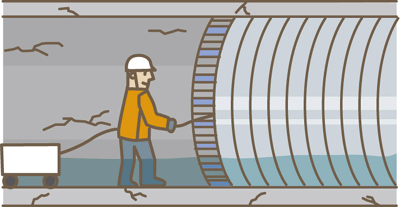

１.製管

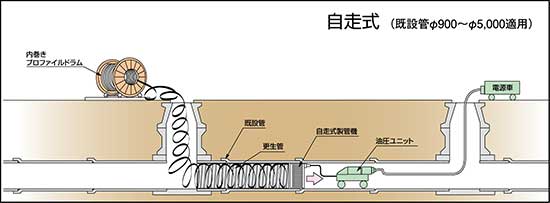

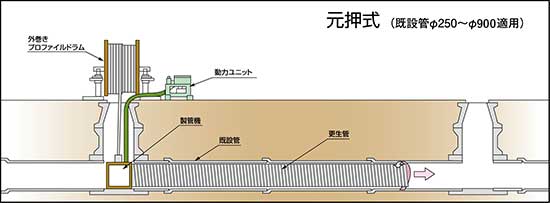

製管方法には元押式と自走式があります。
プロファイル

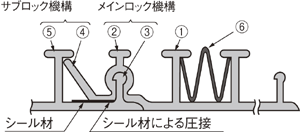

硬質塩化ビニル製プロファイルは、製管機により両端がロックされ、強固な更生管を形成します。
管更生材初!!認定工場制度適用！
硬質塩化ビニル製プロファイルは、製管機により両端がロックされ、強固な更生管を形成します。
２.浮上防止工・支保工

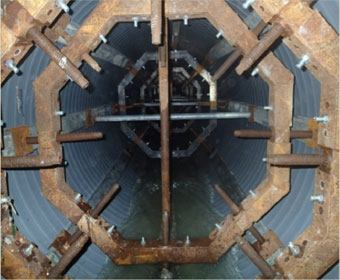

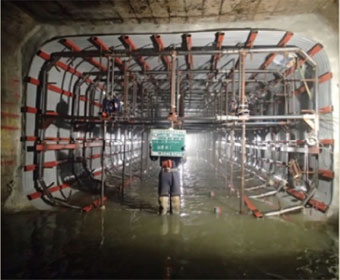

更生管径730mm以上は更生管内に支保材を設置し、浮上防止及び更生管の変形防止を行います。
更生管径730mm未満は裏込め注入時の更生管の浮上り防止のため、更生管内に金属チェーンを引き込み、下水を利用もしくは給水車にて充水します。

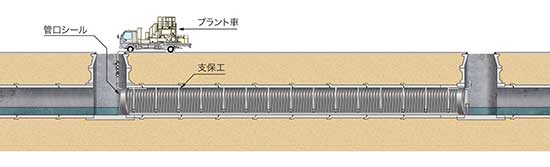

３.裏込め注入
本工法用に開発した裏込めモルタルを注入します。注入前に取付管用水栓を取付けます。
管口はシールして裏込め注入管を設置します。
裏込め材
専用に開発した裏込め材で、硬化後の耐久性に優れ安定した強度が得られます。水中でも分散せず、水を押し出しながら細部まで注入できます。
４.取付管穿孔
取付管口を削孔し、既設取付管と接続します。

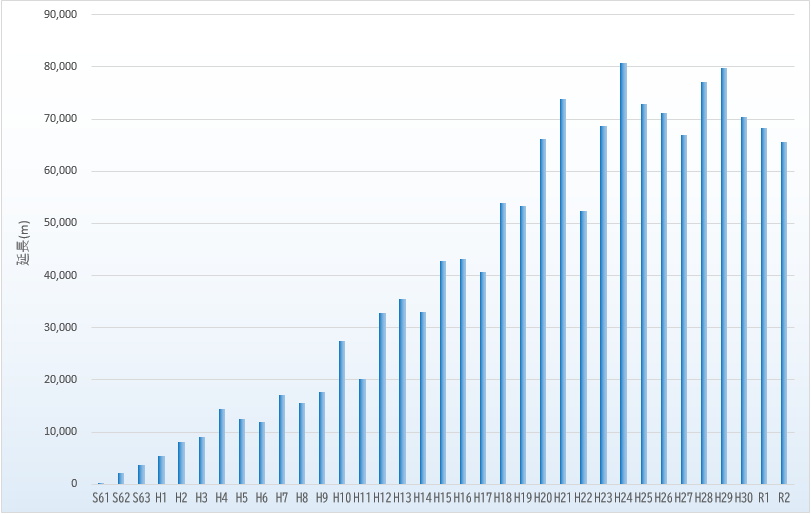

実績
